Эта статья посвящена процессу замены внутреннего динамика в часах Apple Watch Series 5. Она предоставляет подробное руководство, описывая шаги от разборки до сборки, включая важные детали, такие как замена прокладки Force Touch и использование специальных инструментов для успешного ремонта.
Необходимые инструменты для разборки Apple Watch 5
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клей B7000 – из-за его высокой эластичности, антивибрационных и водостойких свойств.
- Специальный инструмент Screen Disassembly Tool для разборки экрана – с тонким и гибким металлическим лезвием.
- Магнитный коврик для удержания мелких деталей и винтов в процессе работы.
- Заменитель шлейфа Force Touch – в случае повреждения прокладки Force Touch.
- Инструменты для замены прокладки Force Touch, если необходимо.
ИНСТРУКЦИЯ ПО замене динамика Apple Watch 5
Данное руководство предоставляет подробные и последовательные шаги, которые позволят вам успешно выполнить ремонт Apple Watch 5 своими силами. С помощью этой инструкции вы сможете осуществить качественный ремонт часов, начиная от разборки до замены компонентов и сборки. Просто следуйте предложенным шагам, и вы сможете провести ремонт с уверенностью и точностью.
Подготовка
Выключите Apple Watch 5.
Отделение дисплея
Вставьте край лезвия в зазор между дисплеем и корпусом часов. Постепенно отделяйте дисплей от корпуса, не проталкивая лезвие глубоко. Прогрейте поверхность дисплея феном.
Открытие разъемов дисплея
Поверните экран назад. Используйте пластиковый инструмент для открытия разъемов на дисплее.
Снятие черной пленки
Аккуратно снимите черную пленку, покрывающую шлейфы дисплея. Оторванная часть не важна для ленточного кабеля.
Отсоединение ленточных кабелей
Осторожно вытащите ленточные кабели дисплея из разъемов. При повреждении прокладки Force Touch уберите лишние слои.
Подготовка аккумулятора
Примените немного изопропилового спирта под аккумулятор и подождите.
Извлечение аккумулятора
Используйте пластиковый инструмент для вытащивания аккумулятора.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.
Снятие вибро-мотора
Отсоедините шлейф и снимите вибро-мотор.
Отсоединение шлейфа динамика и винтов
Отсоедините шлейф динамика от основной платы и выкрутите винты.

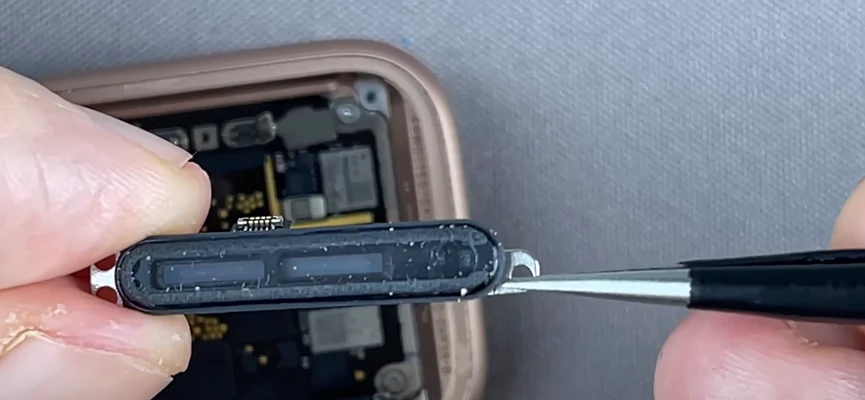

Извлечение внутреннего динамика
Пинцетом вытащите внутренний динамик из корпуса часов.
Замена динамика
Замените динамик.
Приклеивание аккумулятора
Используйте двухсторонний скотч для приклеивания аккумулятора к корпусу часов.
Тестирование после сборки
Перед приклеиванием дисплея, протестируйте работу часов: дисплей, сенсоры пульса и др.
Склейка дисплея
Используйте клей для склейки дисплея и корпуса. Подождите минимум 45 минут, затем уберите лишний клей.
Фиксация дисплея и корпуса
Используйте клипсы или резинки для фиксации дисплея и корпуса.
Завершение ремонта
Ремонт завершен.
Замена внутреннего динамика Apple Watch 5: пошаговая инструкция
