🔧 Ремонт Apple Watch Series 5: Замена корпуса с пошаговой инструкцией

Эта статья посвящена разборке и замене корпуса часов Apple Watch Series 5. Она предоставляет пошаговую инструкцию для успешного ремонта устройства, включая тонкости разборки экрана, обращение с деталями и важные моменты сохранения функциональности.

Дисклеймер

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки Apple Watch 5

Набор отверток с трехгранной отверткой 0,8 мм.
Пинцет.
Пластиковые инструменты.
Клей B7000 (для высокой эластичности, антивибрационных и водостойких свойств).
Специальный инструмент Screen Disassembly Tool для разборки экрана.
Магнитный коврик (для удержания мелких деталей и винтов).

Замена динамика в Apple Watch 5 Инструменты

ИНСТРУКЦИЯ ПО замене корпуса Apple Watch 5

Выключение часов

Прежде чем начать разборку, убедитесь, что Apple Watch 5 выключен.

Apple Watch 5 замена корпуса Шаг 1

Отделение дисплея

Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Постепенно начните отделять дисплей от корпуса, избегая проталкивания лезвия слишком глубоко. Прогрейте поверхность дисплея феном.

Apple Watch 5 замена корпуса Шаг 2

Открытие разъемов дисплея

Аккуратно поверните экран назад и используйте пластиковый инструмент для открытия разъемов на дисплее.

Apple Watch 5 замена корпуса Шаг 3

Снятие черной пленки

Аккуратно снимите черную пленку, закрывающую три шлейфа дисплея, с помощью пинцета. Не беспокойтесь, если оторвете эту часть черной фольги – это не ленточный кабель основной платы.

Apple Watch 5 замена корпуса Шаг 4

Отсоединение ленточных кабелей

Осторожно вытащите ленточные кабели дисплея из разъемов. При необходимости удалите слои с рамки дисплея и корпуса, если прокладка Force Touch повреждена.

Apple Watch 5 замена корпуса Шаг 5

Извлечение аккумулятора

Для безопасного извлечения аккумулятора, добавьте немного изопропилового спирта под батарею и подождите. Затем используйте пластиковый инструмент, чтобы вытащить батарею.

Apple Watch 5 замена корпуса Шаг 6

Отсоединение шлейфа аккумулятора

Открутите винт и отсоедините шлейф аккумулятора.

Apple Watch 5 замена корпуса Шаг 7

Снятие вибро-мотора

Отсоедините шлейф и снимите вибро-мотор.

Apple Watch 5 замена корпуса Шаг 8

Отделение заднего стекла

Слегка нажмите на материнскую плату, чтобы отделить заднее стекло вместе с материнской платой от внешнего корпуса Apple Watch. Будьте осторожны с ленточными шлейфами.

Apple Watch 5 замена корпуса Шаг 9

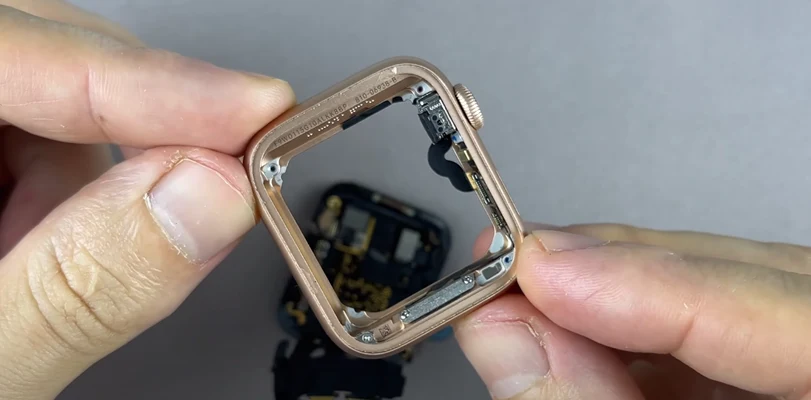

Замена корпуса

Теперь вы можете заменить основной корпус Apple Watch Series 5.

Apple Watch 5 замена корпуса Шаг 10

Подготовка к сборке

Будьте осторожны с маленькими пружинками. Убедитесь, что кнопка фиксации ремешка работает нормально. Приклейте батарею обратно с помощью двухстороннего скотча.

Apple Watch 5 замена корпуса Шаг 11

Тестирование

Протестируйте часы перед окончательной сборкой. Убедитесь, что дисплей, сенсоры пульса и другие функции работают нормально.

Apple Watch 5 замена корпуса Шаг 12

Склейка дисплея

Используйте клейкую ленту или силиконовый клей для склейки дисплея с корпусом. Подождите не менее 45 минут для затвердевания клея. Удалите лишний клей с корпуса.

Apple Watch 5 замена корпуса Шаг 13

Фиксация дисплея и корпуса

Используйте клипсы или резинки для фиксации дисплея и основного корпуса.

Apple Watch 5 замена корпуса Шаг 14

Завершение ремонта

Ремонт завершен! Ваши часы теперь готовы к использованию.

Apple Watch 5 замена корпуса Шаг 15

Дисклеймер

Завершивший этот обзор, обращаем ваше внимание, что полная и подробная инструкция сопровождается видеоматериалом. Не упустите возможность ознакомиться с каждым этапом ремонта Apple Watch Series 5 в деталях, просмотрев видео, доступное в начале статьи. Ваши часы – в ваших руках!
