Данная статья посвящена процессу замены материнской платы в часах Apple Watch SE. В ней рассматривается пошаговая инструкция по разборке и сборке устройства, а также рекомендации для успешного ремонта с учетом тонкостей и деталей процесса.
Необходимые инструменты для разборки Apple Watch SE
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клей B7000 для его высокой эластичности, антивибрационных и водостойких свойств.
- Специальный инструмент Screen Disassembly Tool для разборки экрана, особенно полезный из-за тонкого зазора между экраном и корпусом часов.
- Магнитный коврик для удержания всех мелких деталей и винтов в процессе ремонта.
ИНСТРУКЦИЯ ПО замене материнской платы Apple Watch SE
Данное руководство предоставляет пошаговую инструкцию по разборке и ремонту Apple Watch SE. Следуя последовательным шагам, описанным ниже, вы сможете осуществить качественный ремонт своих часов самостоятельно. Внимательное следование инструкции позволит вам успешно разобрать устройство, заменить необходимые компоненты и восстановить его работоспособность.
Выключение часов
Прежде чем начать разборку, выключите Apple Watch SE.
Начало отделения дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Начните постепенно отделять дисплей от корпуса, избегая глубокого проталкивания лезвия.
Прогрев дисплея
Для удачного отделения дисплея от корпуса, прогрейте поверхность дисплея обычным феном.
Поворот экрана
Аккуратно поверните экран назад. Оторванная часть черной фольги не связана с ленточным кабелем основной платы.
Снятие черной пленки
С помощью пинцета аккуратно снимите черную пленку, закрывающую три шлейфа дисплея.
Открытие разъемов дисплея
Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее.
Вытащить ленточные кабели
Отклейте две стороны черной пленки и осторожно вытащите ленточные кабели дисплея из разъемов.
Подготовка аккумулятора
Для безопасного извлечения аккумулятора, добавьте немного изопропилового спирта под батарею и подождите немного.
Извлечение аккумулятора
Используйте пластиковый инструмент для вытащить аккумулятор из корпуса часов.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.
Снятие вибро-мотора
Снимите вибро-мотор.
Отделение заднего стекла
Нажмите на материнскую плату, чтобы отделить заднее стекло вместе с материнской платой от внешнего корпуса часов.
Отсоединение шлейфа материнской платы
Отсоедините ленточный шлейф материнской платы от заднего стекла. Будьте осторожны с пружинками.

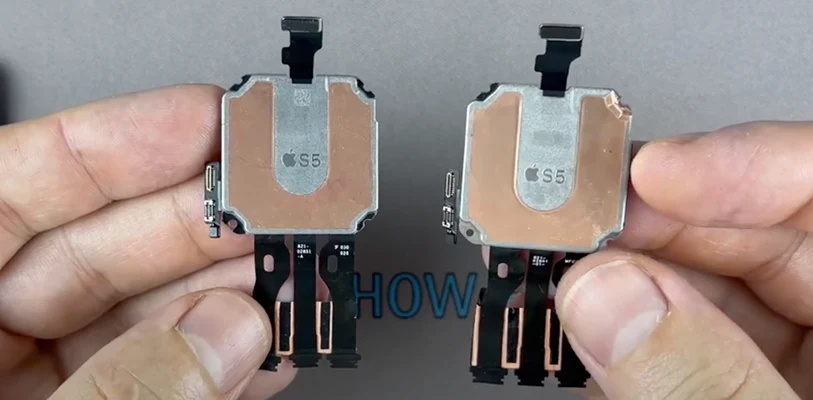

Замена материнской платы
Можно заменить материнскую плату. Варианты: GPS+LTE или только GPS.
Проверка кнопки ремешка
Прежде чем продолжить сборку, убедитесь, что кнопка фиксации ремешка работает нормально.
Приклеивание батареи
Повторно приклейте батарею к корпусу часов с использованием двухстороннего скотча.
Тестирование часов
Перед приклеиванием дисплея протестируйте часы, проверьте все функции, включая датчики пульса и беспроводное зарядное.
Склейка дисплея с корпусом
Используйте клейкую ленту или силиконовый клей для восстановления защиты от воды и пыли при склейке дисплея.
Фиксация дисплея и высыхание клея
Для фиксации дисплея и корпуса используйте клипсы или резинки. Дайте клею затвердеть, затем удалите лишний клей.
Завершение ремонта
Ремонт завершен.
