Эта статья посвящена процессу замены вибро-мотора Taptic Engine в часах Apple Watch Series 5. В ней описаны последовательные шаги разборки и сборки, важность осторожности при раскрытии дисплея и возможность замены прокладки Force Touch при необходимости.
Необходимые инструменты для разборки Apple Watch 5
- Набор отверток с трехгранной отверткой размером 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клей B7000 (или аналогичный клей) – для крепления компонентов.
- Специальный инструмент Screen Disassembly Tool для разборки экрана.
- Магнитный коврик – для безопасного удержания мелких деталей и винтов.
ИНСТРУКЦИЯ ПО замене вибро-мотора Apple Watch 5
Данное руководство предоставляет последовательные шаги для самостоятельного и качественного ремонта часов Apple Watch 5. С помощью подробных инструкций и четкой последовательности действий вы сможете без труда разобрать и собрать устройство, заменить необходимые компоненты и даже выполнить тестирование перед завершением процесса ремонта. Следуя этим шагам, вы сможете успешно провести ремонт и вернуть часам функциональность и внешний вид.
Выключение
Прежде чем начать разборку, выключите Apple Watch 5.
Отделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Из этого положения постепенно начните отделять дисплей от корпуса. Чтобы не повредить внутренние компоненты, старайтесь не проталкивать лезвие глубоко внутрь корпуса часов. Для более удачного отделения дисплея от корпуса часов, прогрейте поверхность дисплея обычным феном.
Открытие разъемов
Аккуратно поверните экран назад. Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее.
Снятие черной пленки
Теперь с помощью пинцета аккуратно снимите черную пленку, закрывающую три шлейфа дисплея. Не волнуйтесь, если вы оторвете эту часть черной фольги, это не относится к ленточному кабелю основной платы.
Вытащить ленточные кабели
Две стороны черной пленки отклеены, теперь осторожно вытащите ленточные кабели дисплея из разъемов. Если прокладка Force Touch повреждена, удалите оставшиеся слои с рамки дисплея и корпуса часов.
Извлечение аккумулятора
Аккумулятор Apple Watch 5 приклеен к корпусу часов, для безопасного извлечения аккумулятора можно использовать изопропиловый спирт. Добавьте совсем немного изопропилового спирта под батарею и немного подождите.
Вытащить батарею
Используйте только пластиковый инструмент, чтобы вытащить батарею из корпуса часов.
Отсоединение аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.

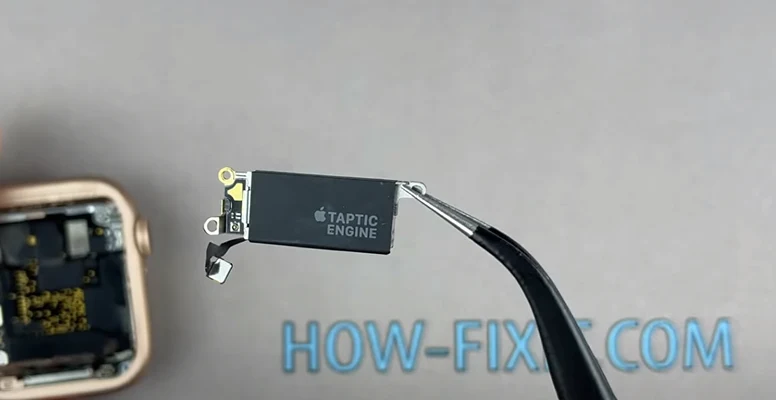

Снятие вибро-мотора
Отсоединить шлейф и снимите вибро-мотор.
Замена вибро-мотора
Замените вибро-мотор.
Подготовка к сборке
Приступим к сборке Apple Watch 5. Используйте двухсторонний скотч, чтобы повторно приклеить батарею к корпусу часов.
Тестирование часов
Прежде чем приклеить дисплей к основному корпусу, необходимо протестировать часы. Запускаем Apple Watch и проверяем как работает дисплей, сенсоры пульса и т.д. Часы работают нормально, теперь можно переходить к завершающему этапу сборки.
Склейка дисплея
Переходим к склейке дисплея с корпусом, это восстановит защиту от воды и пыли. Вы можете использовать специальную клейкую ленту для Apple Watch 5 или силиконовый клей. На мой взгляд, клей более эффективнее для защиты от воды и пыли. Клей В7000 полностью затвердевает через 24 часа, но минимальное время высыхания поверхности составляет 6 минут. Итак, я рекомендую подождать не менее 45 минут, после чего можно удалить лишний клей с корпуса часов.
Фиксация дисплея
Для фиксации дисплея и основного корпуса можно использовать клипсы или резинки.
Завершение ремонта
Ну что же, на этом ремонт завершен.
