Эта статья посвящена процессу замены задней стеклянной крышки на Apple Watch Series 4. Она предоставляет пошаговую инструкцию, позволяющую самостоятельно осуществить ремонт и вернуть часам их функциональность, даже без опыта в ремонте электроники.
Необходимые инструменты для разборки Apple Watch 4
- Набор отверток с трехгранной отверткой 0,8 мм: Необходим для снятия винтов и крепежных элементов.
- Пинцет: Используется для аккуратного снятия мелких деталей, таких как провода и шлейфы.
- Пластиковые инструменты: Помогут вам осторожно отделить детали корпуса и экрана, минимизируя риск повреждения.
- Клей B7000: Эластичный, антивибрационный и водостойкий клей, необходимый для склейки деталей и обеспечения надежной фиксации.
- Специальный инструмент Screen Disassembly Tool: Тонкое гибкое металлическое лезвие для разборки экрана. Особенно полезен для разборки устройств с тонкими зазорами между экраном и корпусом.
- Магнитный коврик: Удобный для удержания и организации мелких деталей и винтов во время ремонта.
ИНСТРУКЦИЯ ПО замене заднего стекла Apple Watch 4
Данное руководство предоставляет последовательные шаги, которые позволят вам самостоятельно произвести качественный ремонт Apple Watch 4. С помощью детальных инструкций, представленных ниже, вы сможете поэтапно разобрать и собрать часы, выполнив необходимые операции без лишних сложностей. Необходимо лишь внимательно следовать указаниям, чтобы успешно завершить процесс ремонта и вернуть вашим часам прежний функционал.
Выключение часов
Прежде чем начать разборку, убедитесь, что Apple Watch 4 выключены.
Отделение дисплея от корпуса
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Постепенно начните отделять дисплей от корпуса.
Снятие черной пленки
Поверните экран назад. Аккуратно снимите черную пленку, закрывающую три шлейфа дисплея.
Снятие ленточных кабелей дисплея
Отклейте две стороны черной пленки. Осторожно вытащите ленточные кабели дисплея из разъемов. При повреждении прокладки Force Touch удалите оставшиеся слои с рамки дисплея и корпуса.
Снятие вибро-мотора и шлейфа
Отсоедините шлейф и снимите вибро-мотор.
Отклеивание аккумулятора
Аккумулятор приклеен к корпусу. Добавьте немного изопропилового спирта под батарею для безопасного извлечения.
Извлечение аккумулятора
Используйте пластиковый инструмент для вытащивания батареи.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.

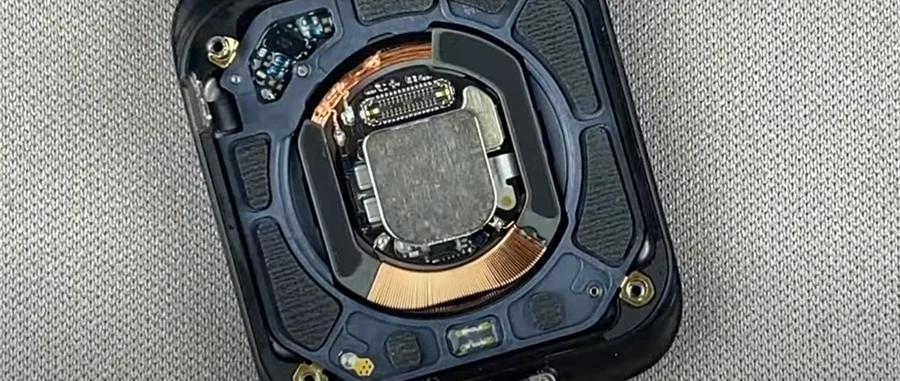

Отделение заднего стекла и платы
Нажмите на материнскую плату, чтобы отделить заднее стекло с платой от внешнего корпуса.
Отсоединение ленточного шлейфа
Отсоедините ленточный шлейф материнской платы от заднего стекла.
Замена заднего стекла
Проведите замену заднего стекла, если оно повреждено.
Подготовка к сборке
Перейдите к сборке. Убедитесь, что кнопка фиксации ремешка работает. Приклейте батарею и протестируйте часы.
Склеивание дисплея
Приступите к склейке дисплея с корпусом для защиты от воды и пыли.
Фиксация дисплея и ожидание
Используйте клипсы для фиксации. Подождите, пока клей затвердеет.
Завершение ремонта
Ремонт завершен.
