Эта статья посвящена процессу замены задней стеклянной крышки корпуса на Apple Watch Series 5. Она предоставляет подробные шаги и инструкции для успешной разборки и сборки устройства, включая рекомендации по сохранению деталей и прокладок, а также возможные нюансы при замене.
Необходимые инструменты для разборки Apple Watch 5
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клей B7000 для надежной фиксации (антивибрационный, водостойкий).
- Специальный инструмент Screen Disassembly Tool для разборки экрана (тонкое металлическое лезвие).
- Магнитный коврик для удержания деталей и винтов в процессе разборки.
- Заменяемый шлейф Force Touch (в случае повреждения).
ИНСТРУКЦИЯ ПО замене задней крышки Apple Watch 5
Данное руководство предоставляет последовательные шаги для качественной разборки и ремонта Apple Watch 5. С его помощью даже новичок сможет осуществить процесс самостоятельно. Следуя подробным инструкциям ниже, вы сможете успешно разобрать и собрать устройство, обеспечив его надежную работу.
Выключение устройства
Прежде чем начать разборку, выключите Apple Watch 5.
Отделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Постепенно начните отделять дисплей от корпуса, избегая глубокого проталкивания лезвия. Прогрейте поверхность дисплея феном.
Открытие разъемов дисплея
Аккуратно поверните экран назад. Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее.
Снятие черной пленки
С помощью пинцета аккуратно снимите черную пленку, закрывающую три шлейфа дисплея.
Отсоединение ленточных кабелей
Осторожно вытащите ленточные кабели дисплея из разъемов. При необходимости, удалите слои с рамки дисплея и корпуса.
Подготовка аккумулятора
Отклейте аккумулятор от корпуса часов с помощью изопропилового спирта. Добавьте немного спирта под аккумулятор и подождите.
Извлечение аккумулятора
Используйте пластиковый инструмент для вытащивания аккумулятора из корпуса часов.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.
Снятие вибро-мотора
Отсоедините шлейф и снимите вибро-мотор.

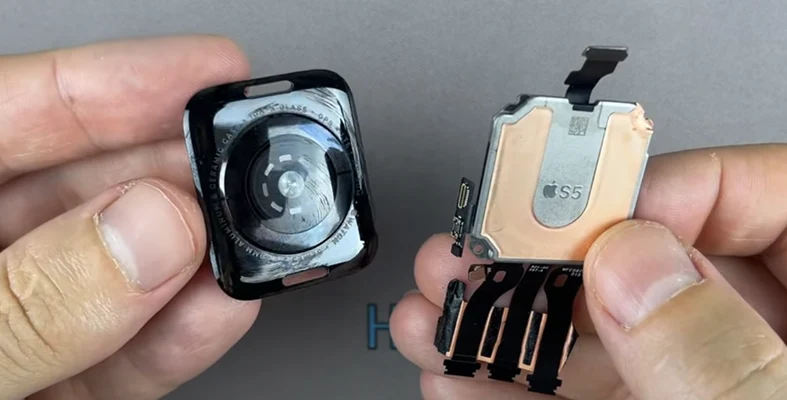

Отделение заднего стекла
Нажмите на материнскую плату, чтобы отделить заднее стекло вместе с материнской платой от внешнего корпуса. Осторожно извлекайте материнскую плату, обращая внимание на ленточные шлейфы и пружинки.
Отсоединение ленточного шлейфа
Отсоедините ленточный шлейф материнской платы от заднего стекла.
Замена заднего стекла
Замените заднее стекло, включающее в себя датчики и беспроводную зарядную катушку.
Подготовка к сборке
Убедитесь в нормальной работе кнопки фиксации ремешка. Приклейте батарею к корпусу часов с помощью двухстороннего скотча. Перед приклеиванием дисплея к корпусу, протестируйте часы.
Склейка дисплея с корпусом
Используйте клейкую ленту или силиконовый клей для склейки дисплея с корпусом, обеспечивая защиту от воды и пыли. Ожидайте затвердевания клея и удалите лишний клей.
Фиксация дисплея
Используйте клипсы или резинки для фиксации дисплея и корпуса.
Завершение ремонта
Ремонт завершен.
