Эта статья посвящена процессу замены вибро-мотора Taptic Engine в Apple Watch Series 4. Она охватывает разборку, сборку и важные моменты ремонта, включая замену прокладки Force Touch. Эффективное руководство для успешной замены важного компонента в часах.
Необходимые инструменты для разборки Apple Watch 4
- Набор отверток с трехгранной отверткой 0,8 мм
- Пинцет
- Пластиковые инструменты
- Клей B7000 (из-за его высокой эластичности, антивибрационных и водостойких свойств)
- Специальный инструмент Screen Disassembly Tool для разборки экрана (с тонким, гибким металлическим лезвием)
- Магнитный коврик (рекомендуется)
ИНСТРУКЦИЯ ПО замене вибро-мотора Apple Watch 4
Данное руководство предоставляет подробные и последовательные инструкции по разборке и ремонту Apple Watch 4. С его помощью даже без опыта можно осуществить качественный ремонт самостоятельно. Внимательно следуя шагам ниже, вы сможете без труда заменить дисплей, выполнить технические манипуляции и успешно завершить процесс ремонта.
Выключение часов
Прежде чем начать разборку, выключите Apple Watch 4.
Отделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Из этого положения постепенно начните отделять дисплей от корпуса. Чтобы не повредить внутренние компоненты, старайтесь не проталкивать лезвие глубоко внутрь корпуса часов. Для более удачного отделения дисплея от корпуса часов, прогрейте поверхность дисплея обычным феном.
Снятие черной пленки
Аккуратно поверните экран назад. Теперь с помощью пинцета аккуратно снимите черную пленку, закрывающую три шлейфа дисплея.
Открытие разъемов на дисплее
Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее. Не волнуйтесь, если вы оторвете часть черной фольги, это не относится к ленточному кабелю основной платы.
Вытащить ленточные кабели
Две стороны черной пленки отклеены, теперь осторожно вытащите ленточные кабели дисплея из разъемов. Если прокладка Force Touch повреждена, удалите оставшиеся слои с рамки дисплея и корпуса часов.

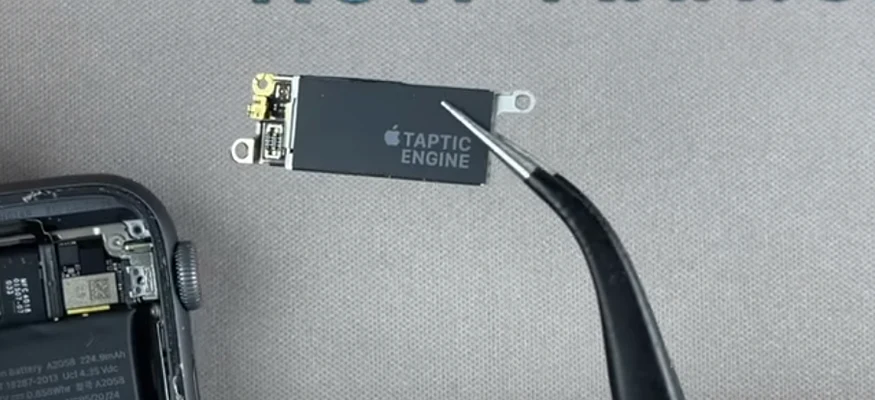

Отсоединение вибро-мотора
Отсоединить шлейф и снимите вибро-мотор.
Замена вибро-мотора
Произведите замену вибро-мотора.
Тестирование часов
Прежде чем приклеить дисплей к основному корпусу, необходимо протестировать часы. Запускаем Apple Watch и проверяем как работает дисплей, сенсоры пульса и т.д. Часы работают нормально, теперь можно переходить к завершающему этапу сборки.
Склейка дисплея с корпусом
Переходим к склейке дисплея с корпусом, это восстановит защиту от воды и пыли. Вы можете использовать специальную клейкую ленту для Apple Watch 4 или силиконовый клей. На мой взгляд, клей более эффективнее для защиты от воды и пыли.
Фиксация дисплея и корпуса
Для фиксации дисплея и основного корпуса можно использовать клипсы или резинки. Клей В7000 полностью затвердевает через 24 часа, но минимальное время высыхания поверхности составляет 6 минут. Рекомендуется подождать не менее 45 минут, после чего можно удалить лишний клей с корпуса часов.
Завершение ремонта
На этом ремонт завершен.
