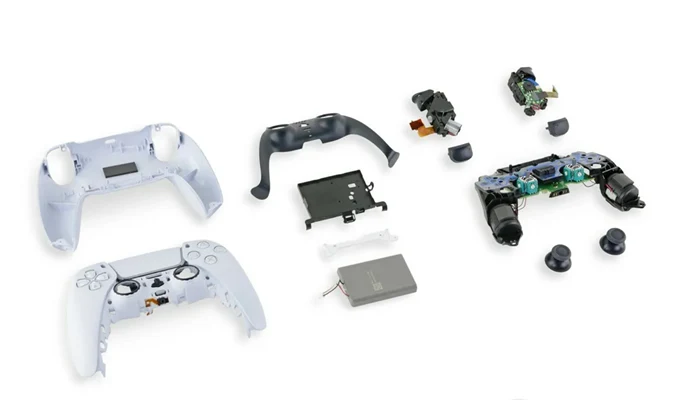

Эта статья посвящена процессу замены модуля задней кнопки на контроллере DualSense Edge. В ней представлен подробный шаг за шагом алгоритм разборки контроллера для успешной замены модуля. Важное внимание уделено особенностям снятия и установки модуля для каждой стороны кнопки. Помимо этого, рассматривается подключение батареи и проверка контакта с платой после замены
Необходимые инструменты для разборки DualSense Edge
- Отвертка Phillips №1.
- Пинцеты.
- Пластиковые инструменты.
Рекомендуется использовать магнитный коврик в процессе ремонта, чтобы упростить разборку и не потерять винты. Это позволит вам легко вставить все винты обратно в нужные места при сборке контроллера DualSense Edge.
ИНСТРУКЦИЯ ПО по замене модуля задней кнопки DualSense Edge
В данном руководстве мы покажем вам, как с легкостью выполнить качественный ремонт вашего контроллера DualSense Edge. С помощью последовательных шагов и подробных инструкций вы сможете самостоятельно заменить модуль задней кнопки. Эта инструкция предоставит все необходимые детали, чтобы вы успешно справились с задачей. Давайте начнем!
Снятие передней крышки
На задней стороне контроллера сдвиньте защелку в сторону и снимите переднюю крышку.
Извлечение модуля стика
Поднимите фиксатор, прикрепленный к модулю стика, и выдвиньте его из гнезда.
Снятие кнопок L1 и R1
Снимите кнопки L1 и R1, поддев их пластиковым инструментом.
Снятие задней панели контроллера
Далее аккуратно снимаем заднюю панель DualSense Edge контроллера.
Снятие винтов с задней части корпуса
Удалите 7 винтов на задней части корпуса контроллера и 2 винта под кнопками L1 и R1.
Снятие пружины с панелью
Аккуратно снимите пружину с панелью.
Удаление еще двух винтов
Удалите еще два винта.
Открытие корпуса контроллера
Теперь вы можете открыть корпус контроллера DualSense Edge.
Отсоединение аккумулятора
Переверните аккумулятор и отсоедините кабель от платы с помощью пластикового инструмента.
Прижмите черную деталь пальцем, затем снимите два винта и металлическую скобу.
Прижмите черную деталь пальцем, затем снимите два винта и металлическую скобу.
Снятие механических элементов
Снимите механические элементы задней кнопки.
Отсоединение ленточного кабеля
Отсоедините ленточный кабель от модуля задней кнопки.
Отключение провода модуля вибрации
Также отсоедините провод модуля вибрации.
Снятие модуля задней кнопки
Осторожно снимите модуль задней кнопки с помощью пластикового инструмента.
Замена модуля задней кнопки
Теперь можно заменить модуль задней кнопки. В зависимости от стороны кнопки, модули отличаются: номер детали левой кнопки HRB-010-L, отличается от номера детали HRB-010-R (94V-0 DS1 E253117) правой кнопки.
Подключение аккумулятора
Подключите аккумулятор и проверьте контакт с основной платой.
