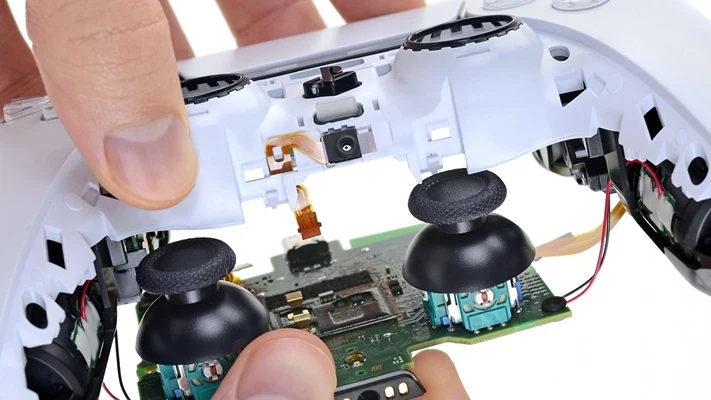

Подробная инструкция по замене материнской платы контроллера DualSense Edge

Эта статья посвящена процессу замены материнской платы на контроллере DualSense Edge. Читатели узнают, как разобрать контроллер, отсоединить плату, а также как правильно собрать устройство после замены. Важное внимание уделено подсказкам для успешного процесса и предотвращению потери винтов.

В этом руководстве показано, как заменить материнскую плату на DualSense Edge контроллере. При разборке следует следить за каждым винтом, чтобы успешно собрать джойстик. Магнитный коврик поможет избежать потери винтов. Важно проверить ревизию материнской платы перед заменой.

Дисклеймер
Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки DualSense Edge

  • Отвертка Phillips 1.
  • Пинцеты.
  • Пластиковые инструменты.
Замена материнской платы DualSense Edge Инструменты
ИНСТРУКЦИЯ ПО РАЗБОРКЕ DualSense Edge
Мы предоставим вам подробные рекомендации, которые помогут вам разобраться с процессом замены материнской платы шаг за шагом. Независимо от вашего опыта в ремонте электроники, вы сможете успешно справиться с задачей при условии тщательного следования указаниям. Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и приняты меры безопасности. Готовы приступить? Тогда давайте начнем!
Снятие передней крышки
На задней стороне контроллера сдвиньте защелку в сторону и снимите переднюю крышку.

Замена материнской платы DualSense Edge Шаг 1
Выдвижение модуля стика
Поднимите фиксатор, прикрепленный к модулю стика, и выдвиньте его из гнезда.

Замена материнской платы DualSense Edge Шаг 2
Снятие кнопок L1 и R1
Снимите кнопки L1 и R1, поддев их пластиковым инструментом.

Замена материнской платы DualSense Edge Шаг 3
Снятие задней панели контроллера
Далее аккуратно снимаем заднюю панель DualSense Edge контроллера.

Замена материнской платы DualSense Edge Шаг 4
Удаление винтов
Удалите 7 винтов на задней части корпуса контроллера и 2 винта под кнопками L1 и R1.

Замена материнской платы DualSense Edge Шаг 5-1

Замена материнской платы DualSense Edge Шаг 5-2
Снятие пружины
Аккуратно снимите пружину с панелью.

Замена материнской платы DualSense Edge Шаг 6
Дополнительное удаление винтов
Удалите еще два винта.

Замена материнской платы DualSense Edge Шаг 7
Открытие корпуса контроллера
Теперь вы можете открыть корпус контроллера DualSense Edge.

Замена материнской платы DualSense Edge Шаг 8
Отсоединение аккумулятора
Переверните аккумулятор и отсоедините кабель от платы с помощью пластикового инструмента.

Замена материнской платы DualSense Edge Шаг 9
Снятие металлической скобы
Прижмите черную деталь пальцем, затем снимите два винта и металлическую скобу.

Замена материнской платы DualSense Edge Шаг 10
Снятие модуля задней кнопки
Осторожно снимите модуль задней кнопки с помощью пластикового инструмента.

Замена материнской платы DualSense Edge Шаг 11
Отсоединение кабеля
Отсоедините кабель и извлеките основную плату из корпуса контроллера.

Замена материнской платы DualSense Edge Шаг 12
Замена материнской платы
Теперь вы можете заменить материнскую плату контроллера DualSense Edge.

Замена материнской платы DualSense Edge Шаг 13
Проверка ревизии материнской платы
В зависимости от ревизии контроллера DualSense Edge материнские платы могут различаться; проверьте номер HD5 94V-0 E253117 на сменной материнской плате.

Замена материнской платы DualSense Edge Шаг 14
Подключение батареи и проверка
Подключите батарею и проверьте контакт с основной платой.

Замена материнской платы DualSense Edge Шаг 15-1

Замена материнской платы DualSense Edge Шаг 15-2

В заключение, хотелось бы подчеркнуть, что данная статья предоставляет лишь краткое описание процесса замены материнской платы на контроллере DualSense Edge. Полная и подробная инструкция с пошаговой демонстрацией доступна в видео, которое вы можете найти в начале данной статьи. Мы настоятельно рекомендуем обратиться к этому видео перед тем, как приступить к ремонту, чтобы гарантировать безопасное и правильное выполнение всех шагов процесса.
