Данная статья посвящена процессу разборки и сборки Apple Watch SE, а также замене материнской платы Apple Watch Series 5 на модель Apple Watch SE. Описаны шаги и рекомендации для успешного выполнения ремонта устройства.
Необходимые инструменты для разборки Apple Watch SE
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клейкая лента.
- Клей типа B7000 из-за его высокой эластичности, антивибрационных и водостойких свойств.
- Специальный инструмент Screen Disassembly Tool для разборки экрана — он обладает тонким, гибким металлическим лезвием, необходимым для вскрытия электронных устройств с экраном.
- Магнитный коврик, который рекомендуется использовать в процессе ремонта Apple Watch SE.
ИНСТРУКЦИЯ ПО замене материнской платы Apple Watch SE
Данное руководство предоставляет подробные и последовательные шаги для качественного ремонта Apple Watch. С его помощью вы сможете самостоятельно выполнить разборку и сборку устройства, осуществив необходимые действия с аккуратностью и уверенностью. Следуя указаниям этой инструкции, вы сможете успешно восстановить и настроить часы, обеспечив их надежную работу.
Выключение часов
Прежде чем начать разборку, выключите Apple Watch.
Отделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Из этого положения постепенно начните отделять дисплей от корпуса. Чтобы не повредить внутренние компоненты, старайтесь не проталкивать лезвие глубоко внутрь корпуса Apple Watch.
Поворот экрана
Аккуратно поверните экран назад. Не волнуйтесь, если вы оторвете эту часть черной фольги, это не относится к ленточному кабелю основной платы.
Снятие черной пленки
Теперь с помощью пинцета аккуратно снимите черную пленку, закрывающую три шлейфа дисплея.
Открытие разъемов на дисплее
Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее.
Отсоединение ленточных кабелей дисплея
Две стороны черной пленки отклеены, теперь осторожно вытащите ленточные кабели дисплея из разъемов.
Извлечение аккумулятора
Аккумулятор Apple Watch приклеен к корпусу часов, для безопасного извлечения аккумулятора можно использовать изопропиловый спирт. Добавьте совсем немного изопропилового спирта под батарею и немного подождите.
Вытащить батарею
Используйте только пластиковый инструмент, чтобы вытащить батарею из корпуса часов.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.
Снятие вибро-мотора
Отсоединить шлейф и снимите вибро-мотор.
Отделение заднего стекла и материнской платы
Теперь слегка нажмите на материнскую плату, чтобы отделить заднее стекло вместе с материнской платой от внешнего корпуса Apple Watch. Будьте осторожны с этими маленькими пружинками, их очень легко потерять.
Отсоединение ленточного шлейфа материнской платы
Отсоедините ленточный шлейф материнской платы от заднего стекла.

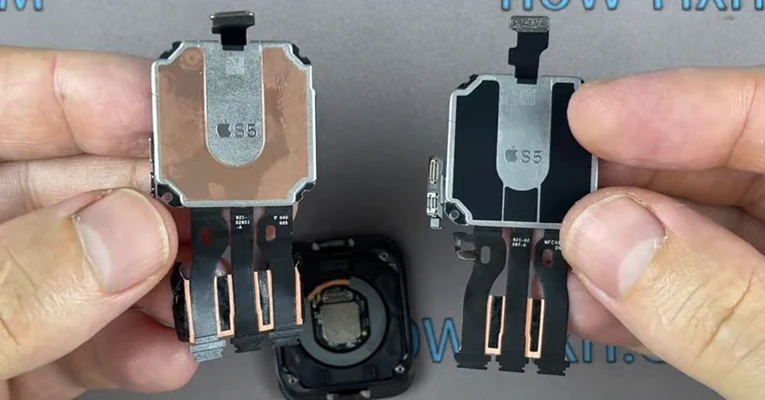

Замена материнской платы
Снимите материнскую плату Apple Watch SE и приступаем к сборке с установкой материнской платы Apple Watch Series 5. Прежде чем продолжить сборку, убедитесь, что кнопка фиксации ремешка работает нормально.
Приклеивание аккумулятора и настройка часов
Используйте двухсторонний скотч, чтобы повторно приклеить батарею к корпусу часов. Теперь давайте настроим часы и посмотрим, что из всего этого получилось.
Идентификация часов
Как видите, часы идентифицируют себя как модель A2092, это Apple Watch Series 5 корпус 40 мм. Все остальные функции, такие как датчик сердечного ритма и беспроводное зарядное устройство, работают нормально. Теперь у нас есть полностью рабочие Apple Watch Series 5 в корпусе Apple Watch SE.
Склейка дисплея с корпусом
Переходим к склейке дисплея с корпусом, это восстановит защиту от воды и пыли. Вы можете использовать специальную клейкую ленту для Apple Watch или силиконовый клей.
Фиксация дисплея и корпуса
Для фиксации дисплея и основного корпуса можно использовать клипсы или резинки. Клей В7000 полностью затвердевает через 24 часа, но минимальное время высыхания поверхности составляет 6 минут. Рекомендуется подождать не менее 45 минут, после чего можно удалить лишний клей с корпуса часов.
Завершение ремонта
На этом ремонт завершен.
