Эта статья посвящена процессу замены материнской платы в Apple Watch Series 5. Вы найдете пошаговое руководство разборки и сборки, советы по предотвращению повреждений и замене прокладки Force Touch. Инструкция подходит для версий с GPS и GPS+LTE.
Необходимые инструменты для разборки Apple Watch 5
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты.
- Клей B7000 – для удобной замены компонентов с антивибрационными и водостойкими свойствами.
- Специальный инструмент Screen Disassembly Tool – для разборки экрана, особенно полезный для устройств с тонкими зазорами.
- Магнитный коврик – рекомендуется для удержания мелких деталей и винтов на своих местах во время разборки.
ИНСТРУКЦИЯ ПО замене материнской платы Apple Watch 5
Данное руководство предоставляет последовательные шаги для качественного ремонта Apple Watch Series 5. С его помощью вы сможете осуществить процесс разборки, замены компонентов и последующей сборки часов самостоятельно. Четко структурированные этапы и подробные описания облегчат процесс ремонта, даже если у вас нет специальных навыков.
Выключение часов
Прежде чем начать разборку, выключите Apple Watch Series 5.
Разделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Начните осторожно отделять дисплей от корпуса, не засовывая лезвие слишком глубоко. Прогрейте поверхность дисплея феном.
Поворот экрана назад
Аккуратно поверните экран назад. Оторванная часть черной фольги не относится к ленточному кабелю основной платы.
Снятие черной пленки
С помощью пинцета снимите черную пленку, закрывающую три шлейфа дисплея.
Открытие разъемов
Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее.
Отделение ленточных кабелей
Отклейте две стороны черной пленки и вытащите ленточные кабели дисплея из разъемов. При повреждении прокладки Force Touch удалите оставшиеся слои с рамки.
Извлечение аккумулятора
Используя изопропиловый спирт, отделите аккумулятор от корпуса.
Вытащить аккумулятор
Используйте пластиковый инструмент для извлечения аккумулятора.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.
Снятие вибро-мотора
Отсоедините шлейф и снимите вибро-мотор.
Отделение заднего стекла
Нажмите на материнскую плату, чтобы отделить заднее стекло с материнской платой. Будьте внимательны к пружинкам.
Отсоединение ленточного шлейфа
Отсоедините ленточный шлейф материнской платы от заднего стекла.
Замена материнской платы

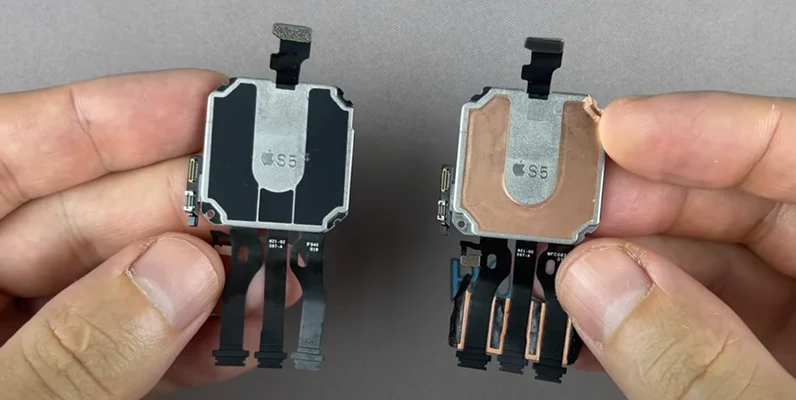

Замените материнскую плату, учитывая версию (GPS+LTE или только GPS).
Подготовка к сборке
Проверьте работу кнопки ремешка, приклейте батарею, запустите и протестируйте часы.
Склейка дисплея
Склейте дисплей с корпусом, используя клей или специальную ленту.
Фиксация дисплея и корпуса
Используйте клипсы, резинки или клей В7000 для фиксации. Подождите, чтобы клей затвердел, затем удалите лишний клей.
Завершение ремонта
Ремонт завершен, часы готовы к использованию.
