Эта статья посвящена процессу замены материнской платы и разборки Apple Watch Series 4. Она предоставляет подробное руководство для успешного выполнения ремонта, включая шаги от снятия дисплея до замены деталей.
Необходимые инструменты для разборки Apple Watch 4
- Набор отверток с трехгранной отверткой 0,8 мм.
- Пинцет.
- Пластиковые инструменты для аккуратного отделения деталей.
- Клей B7000 – для качественной фиксации деталей из-за его эластичности, антивибрационных и водостойких свойств.
- Специальный инструмент Screen Disassembly Tool для разборки экрана, особенно полезный из-за своего тонкого, гибкого металлического лезвия, спроектированного для разборки электронных устройств с экраном.
- Магнитный коврик – рекомендуется использовать на протяжении всей разборки для удержания мелких деталей и винтов.
ИНСТРУКЦИЯ ПО замене материнской платы Apple Watch 4
Данное руководство предоставляет подробную инструкцию по разборке и ремонту Apple Watch Series 4. Следуя последовательным шагам, вы сможете осуществить качественный ремонт часов самостоятельно. Независимо от вашего опыта, данное руководство предоставляет ясные и понятные указания, которые помогут вам успешно выполнить каждый этап процесса.
Выключение часов
Прежде чем начать разборку, выключите Apple Watch Series 4.
Отделение дисплея
Вставьте край лезвия в тонкий зазор между дисплеем и корпусом часов. Постепенно начните отделять дисплей от корпуса, избегая глубокого проникновения лезвия. Прогрейте поверхность дисплея феном для легкого отделения.
Снятие черной пленки
Аккуратно поверните экран назад. С помощью пинцета снимите черную пленку, которая закрывает три шлейфа дисплея.
Открытие разъемов на дисплее
Используйте пластиковый инструмент, чтобы открыть разъемы на дисплее. Не беспокойтесь, если часть черной фольги оторвется, это не важно для ленточного кабеля.
Вытаскивание ленточных кабелей
Отклейте две стороны черной пленки. Осторожно извлеките ленточные кабели дисплея из разъемов. При повреждении прокладки Force Touch, удалите остатки с рамки дисплея и корпуса.
Снятие вибро-мотора
Отсоедините шлейф и снимите вибро-мотор.
Отделение аккумулятора
Аккумулятор Apple Watch 4 приклеен к корпусу. Можно использовать изопропиловый спирт для безопасного извлечения аккумулятора. Добавьте немного спирта под батарею и подождите.
Извлечение батареи
Используйте пластиковый инструмент, чтобы вытащить батарею из корпуса часов.
Отсоединение шлейфа аккумулятора
Открутите винт и отсоедините шлейф аккумулятора.

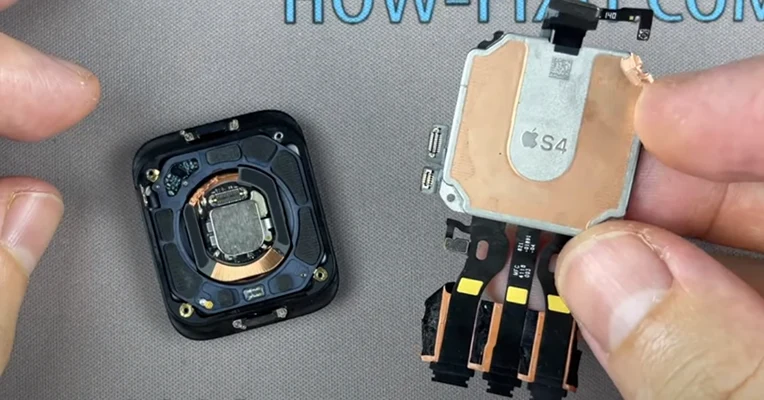

Отделение материнской платы
Нажмите на материнскую плату, чтобы отделить заднее стекло с материнской платой. Осторожно обращайтесь с ленточными шлейфами. Отсоедините ленточный шлейф материнской платы от заднего стекла. Будьте внимательны к маленьким пружинкам.
Замена материнской платы
Можно заменить материнскую плату.
Подготовка к сборке
Перед сборкой убедитесь, что кнопка фиксации ремешка работает нормально. Приклейте батарею к корпусу часов двухсторонним скотчем. Перед приклеиванием дисплея, протестируйте функции часов.
Сборка и защита от воды
Закрепите дисплей и корпус с помощью клейкой ленты или силиконового клея для защиты от воды и пыли.
Фиксация дисплея и ожидание
Используйте клипсы или резинки для фиксации дисплея и корпуса. Клей В7000 затвердевает через 24 часа, можно удалить лишний клей после 45 минут.
Завершение ремонта
Ремонт завершен.
