【DJI Mavic Air 2】: Замена камеры на дроне 📷

Эта статья посвящена процессу замены камеры на дроне DJI Mavic Air 2. Вам предоставят последовательные шаги для успешной разборки и ремонта, а также советы по внимательному отслеживанию деталей.

Дисклеймер

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки DJI Mavic Air 2

Набор отверток.
Отвертка Phillips 1.
Отвертка Hex 1.5.
Отвертка Torx T5.
Пинцеты.
Пластиковые лопатки.

Замена камеры DJI Mavic Air 2 Инструменты

ИНСТРУКЦИЯ ПО замене камеры на DJI Mavic Air 2

Данное руководство предоставляет пошаговую инструкцию по разборке и замене модуля камеры на вашем дроне. Следуя этим последовательным шагам, вы сможете осуществить качественный ремонт самостоятельно. Независимо от вашего опыта, данное руководство поможет вам успешно выполнить замену и даже провести необходимую калибровку для полноценной работы дрона.

Извлечение аккумулятора

Прежде чем начать разборку дрона, извлеките аккумулятор.

Замена камеры DJI Mavic Air 2 Шаг 1

Отсоединение ленточного кабеля

Отсоедините ленточный кабель стабилизатора от материнской платы.

Замена камеры DJI Mavic Air 2 Шаг 2

Удаление винтов корпуса камеры

Удалите винты на корпусе камеры. Будьте осторожны с термопастой, она будет повторно использована при сборке дрона.

Замена камеры DJI Mavic Air 2 Шаг 3

Отсоединение шлейфа от модуля камеры

Осторожно отсоедините шлейф от модуля камеры.

Замена камеры DJI Mavic Air 2 Шаг 4

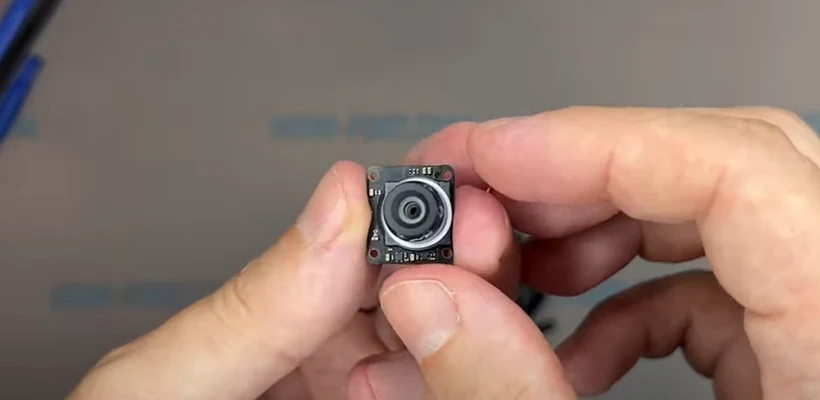

Замена модуля камеры

Замените модуль камеры.

Замена камеры DJI Mavic Air 2 Шаг 5

Калибровка дрона

После замены модуля камеры вам нужно будет откалибровать дрон, но это невозможно сделать с помощью мобильного приложения DJI. Вам потребуется использовать дополнительное программное обеспечение.

Подключение шлейфа к модулю камеры

Подключение шлейфа к модулю камеры процесс не из легких, но не спешите, нужно сделать это максимально аккуратно. Эта термопаста нужна для установки модуля камеры. Если у вас нет этой пасты, возьмите её со старого подвеса камеры.

Замена камеры DJI Mavic Air 2 Шаг 6

Обратная сборка

Приступите к обратной сборке. Дрон собран, теперь можно его проверить.

Замена камеры DJI Mavic Air 2 Шаг 7-1

Дисклеймер

Полная инструкция с подробными шагами и советами доступна в видео, расположенном в начале статьи. Просто перейдите к видео, чтобы узнать, как успешно выполнить замену камеры на дроне DJI Mavic Air 2 и сохранить его работоспособность.
