Данная статья посвящена процессу замены блока питания в компьютере Apple Mac Mini модели A1347 (Late 2014). Вам предоставится последовательное руководство с шаг-за-шагом инструкциями, позволяющими выполнить ремонт надежно и самостоятельно.

Дисклеймер

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки Mac Mini A1347

Набор отверток.
Отвертка Torx T6.
Пинцет.
Пластиковая лопатка.
Магнитный коврик (рекомендуется для удержания винтов).

ИНСТРУКЦИЯ ПО замене блока питания Mac Mini A1347

Данное руководство предоставляет подробную инструкцию о том, как самостоятельно осуществить качественный ремонт Mac Mini модели A1347 (Late 2014) или аналогичных моделей. С последовательностью шагов и детальными описаниями, вы сможете без труда разобрать устройство, заменить нужные компоненты и успешно произвести обратную сборку. Это руководство обеспечит вас всем необходимым для успешного выполнения ремонта.

Снять нижнюю крышку

Переверните Mac Mini и снимите нижнюю крышку.

Mac Mini A1347 замена блока питания Шаг 1

Открутить железную крышку

Используя отвертку Torx T6 с отверстием внутри, открутите винты на железной крышке.

Mac Mini A1347 замена блока питания Шаг 2

Поднять железную панель

Осторожно поднимите железную панель.

Mac Mini A1347 замена блока питания Шаг 3

Открутить дополнительный винт

Открутите еще один винт, который крепит какую-то деталь на плате.

Mac Mini A1347 замена блока питания Шаг 4

Отключить Wi-Fi антенну

Отключите Wi-Fi антенну от соответствующего разъема на плате.

Mac Mini A1347 замена блока питания Шаг 5

Извлечь материнскую плату

Вставьте сподручный инструмент в одно из отверстий на материнской плате и аккуратно сдвиньте вниз для извлечения её.

Mac Mini A1347 замена блока питания Шаг 6

Mac Mini A1347 замена блока питания Шаг 6

Отключить шлейф питания

Отключите шлейф блока питания от материнской платы.

Mac Mini A1347 замена блока питания Шаг 7

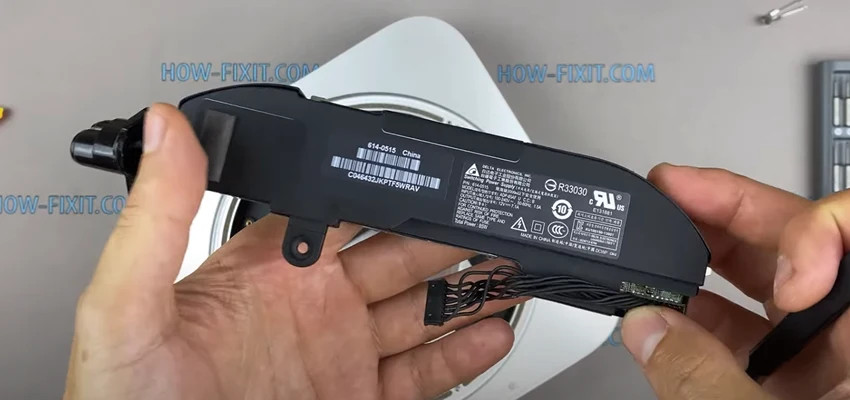

Подготовить новый блок питания

Если необходимо заменить блок питания, выберите подходящий по номеру детали из списка совместимых блоков.

Mac Mini A1347 замена блока питания Шаг 8

Mac Mini A1347 замена блока питания Шаг 8

Произвести обратную сборку

Переходите к обратной сборке компонентов в обратной последовательности.

Mac Mini A1347 замена блока питания Шаг 9-1

Mac Mini A1347 замена блока питания Шаг 9-2

Завершение ремонта

Ремонт Mac Mini завершен, убедитесь, что все компоненты правильно собраны.

Mac Mini A1347 замена блока питания Шаг 10

Дисклеймер

Для более наглядного понимания процесса, предоставляем видеоинструкцию, размещенную в начале статьи. Следуя этому видео и подробной текстовой инструкции, вы сможете успешно заменить блок питания в Mac Mini и восстановить его работоспособность.
