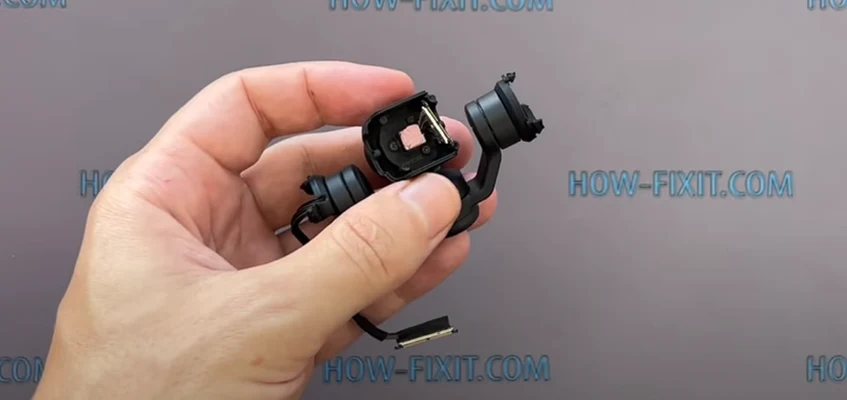

Ремонт подвеса камеры DJI Mini 3 Pro: Подробная инструкция

Эта статья расскажет вам о замене стабилизатора подвесной камеры на дроне DJI Mini 3 Pro. Вы узнаете, как разобрать и собрать дрон, освоите ремонт уязвимой части - подвеса камеры, получите советы по важности отслеживания каждой детали. Статья полезна для тех, кто хочет выполнить ремонт самостоятельно.

Эта статья посвящена процессу замены стабилизатора подвесной камеры на дроне DJI Mini 3 Pro. Вы узнаете, как успешно разобрать и собрать дрон, освоите шаги ремонта уязвимой части – подвеса камеры, и получите рекомендации по важности отслеживания каждой детали и винта в процессе работы.

Дисклеймер
Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки DJI Mini 3 Pro

  • Набор отверток Phillips 1 и Torx T5.
  • Пластиковые лопатки.
  • Пинцеты.
Замена стабилизатора DJI Mini 3 Pro Инструменты
ИНСТРУКЦИЯ ПО замене подвеса камеры DJI Mini 3 Pro
Данное руководство предоставляет подробные и последовательные шаги, которые позволят вам произвести качественный ремонт вашего дрона самостоятельно. Следуя этим инструкциям, вы сможете без труда разобрать и собрать дрон, заменить поврежденные детали и даже выполнить сложные операции, такие как замена корпуса стабилизатора и калибровка устройства. Даже если у вас нет опыта в ремонте техники, данное руководство поможет вам успешно осуществить все необходимые действия.
Извлечение аккумулятора
Прежде чем начать разборку дрона, извлеките аккумулятор.

Замена стабилизатора DJI Mini 3 Pro Шаг 1
Открытие корпуса
Рекомендую использовать пластиковый инструмент, чтобы открыть корпус дрона.

Замена стабилизатора DJI Mini 3 Pro Шаг 2
Снятие верхней крышки
Снимите верхнюю крышку корпуса дрона.

Замена стабилизатора DJI Mini 3 Pro Шаг 3
Осторожное обращение с ленточным шлейфом
Будьте осторожны с ленточным шлейфом модуля датчика обзора, он приклеен к корпусу дрона.

Замена стабилизатора DJI Mini 3 Pro Шаг 4
Снятие металлического кронштейна
Чтобы снять металлический кронштейн, сдвиньте его вправо.

Замена стабилизатора DJI Mini 3 Pro Шаг 5
Отсоединение ленточного кабеля
Отсоедините ленточный кабель стабилизатора от материнской платы.

Замена стабилизатора DJI Mini 3 Pro Шаг 6
Вытягивание шлейфа подвеса
Осторожно вытяните шлейф подвеса из корпуса дрона.

Замена стабилизатора DJI Mini 3 Pro Шаг 7
Снятие резиновых держателей
На резиновых держателях фиксируется подвес камеры. Для снятия подвеса камеры, протолкните держатели внутрь.

Замена стабилизатора DJI Mini 3 Pro Шаг 8
Замена поврежденных деталей
При повреждении шлейфа стабилизатора, держателей или корпуса подвеса, замените их в сборе или по частям.

Замена стабилизатора DJI Mini 3 Pro Шаг 9
Снятие резиновых креплений и модуля
Показан способ снятия креплений и модуля камеры для замены корпуса стабилизатора.

Замена стабилизатора DJI Mini 3 Pro Шаг 10
Снятие винтов на корпусе камеры
Удалите винты на корпусе камеры.

Замена стабилизатора DJI Mini 3 Pro Шаг 11
Отсоединение шлейфа от модуля камеры
Осторожно отсоедините шлейф от модуля камеры.

Замена стабилизатора DJI Mini 3 Pro Шаг 12
Замена корпуса стабилизатора
Теперь вы можете заменить корпус стабилизатора. После замены потребуется калибровка.

Замена стабилизатора DJI Mini 3 Pro Шаг 13
Подготовка к установке модуля камеры
Для установки модуля камеры используйте термопасту. Осторожно подключите шлейф к модулю.

Замена стабилизатора DJI Mini 3 Pro Шаг 14
Вставка резиновых держателей
Вставьте резиновые держатели в отверстия на корпусе дрона.

Замена стабилизатора DJI Mini 3 Pro Шаг 15
Обратная сборка устройства
Произведите оставшиеся шаги обратной сборки устройства.

Замена стабилизатора DJI Mini 3 Pro Шаг 16-1

Замена стабилизатора DJI Mini 3 Pro Шаг 16-2
Проверка работы
Дрон собран, теперь можно провести проверку работы.

Замена стабилизатора DJI Mini 3 Pro Шаг 17
Дисклеймер
Полный процесс замены стабилизатора подвесной камеры на дроне DJI Mini 3 Pro подробно описан в начальном видео этой статьи. Следуйте инструкциям и успешно освойте ремонтную процедуру.
