Данная статья посвящена процессу замены подвеса камеры на дроне DJI Mini 2. Вам предоставят пошаговую инструкцию о том, как успешно разобрать и собрать устройство для эффективного ремонта.
Необходимые инструменты для разборки DJI Mini 2
- Отвертка Phillips 1.
- Пинцеты.
- Пластиковые лопатки.
- Клеевой пистолет.
ИНСТРУКЦИЯ ПО замене подвеса камеры на DJI Mini 2
Данное руководство предоставляет пошаговую инструкцию по разборке и ремонту дрона. Следуя последовательным шагам, вы сможете качественно и самостоятельно произвести необходимые работы по замене компонентов и восстановлению функциональности устройства.
Извлечение аккумулятора
Перед началом разборки дрона, извлеките аккумулятор. Будьте осторожны с термопастой, её можно будет повторно использовать при сборке.
Удаление силиконового клея с разъемов
Некоторые разъемы ленточного шлейфа могут быть дополнительно зафиксированы силиконовым клеем. Удалите клей и после этого отсоедините кабель.
Отсоединение шлейфа от платы
Осторожно отсоедините шлейф от платы.
Отделение черной ленты внутри корпуса
Отделите черную ленту внутри корпуса дрона – она фиксирует материнскую плату.
Открытие корпуса дрона
Используйте пластиковый инструмент для открытия корпуса. Снимите верхнюю крышку корпуса дрона.

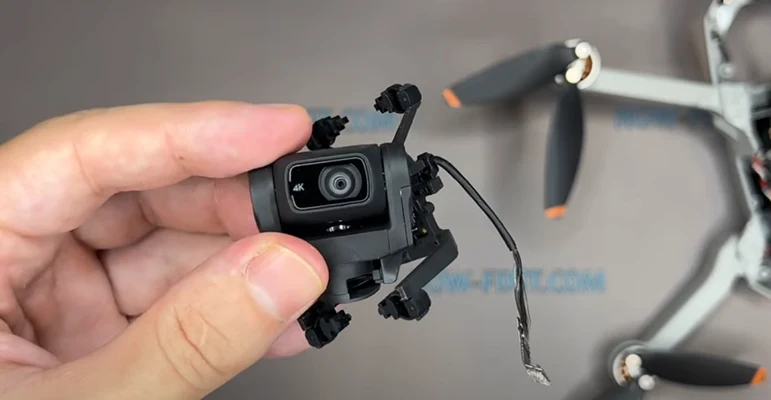

Разборка подвеса камеры
Подвес камеры крепится на резиновых держателях. При падении дрона могут повредиться шлейф стабилизатора, резиновые держатели или корпус подвеса камеры.
Замена подвеса или части стабилизатора
Вы можете заменить подвес в сборе или только сломанную часть стабилизатора.
Разборка стабилизатора для замены частей
Детальная инструкция по разборке стабилизатора для замены резиновых креплений, модуля камеры и шлейфа стабилизатора. Снимите резиновый держатель.
Отсоединение модуля камеры
Удалите винты на корпусе камеры. Осторожно отсоедините шлейф от модуля камеры. При разорванном шлейфе подвеса, его можно заменить отдельно.
Замена корпуса стабилизатора
Если требуется, замените корпус стабилизатора. После замены нужно провести калибровку, но она требует специального программного обеспечения, не доступного через мобильное приложение.
Сборка стабилизатора камеры
Аккуратно подключите шлейф к модулю камеры. При отсутствии термопасты, используйте её с предыдущего подвеса.
Закрепление шлейфов и проводов
Используйте клеевой пистолет для закрепления отсоединенных шлейфов и проводов. Дрон собран, можно проверить его работу.
