【HP Spectre 13-AF 】: Замена материнской платы 🛠️ Шаги и советы

Эта статья посвящена процессу замены материнской платы в ноутбуке HP Spectre 13-AF. Вам предоставляется подробное руководство с пошаговыми инструкциями, которые помогут вам успешно выполнить этот ремонт, а также учтены важные нюансы, связанные с разборкой и сборкой устройства.

Дисклеймер

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки HP Spectre 13-AF

Отвертка Phillips 1.
Пластиковая лопатка.
Пинцет.
Магнитный коврик (рекомендуется).

Замена матплаты HP Spectre 13 AF000 Инструменты

ИНСТРУКЦИЯ ПО замене матплаты на HP Spectre 13-AF

Это руководство предназначено для тех, кто желает самостоятельно провести качественный ремонт ноутбука HP Spectre 13-af000. Следуя последовательным шагам этой инструкции, вы сможете успешно заменить материнскую плату и выполнить необходимые технические манипуляции. Независимо от вашего опыта, данное руководство поможет вам безопасно и эффективно восстановить работоспособность вашего устройства.

Открутите винты

Переверните ноутбук и открутите все винты на нижней крышке.

Замена матплаты HP Spectre 13 AF000 Шаг 1

Раскройте корпус

Используя пластиковую лопатку, начните раскрывать корпус ноутбука по торцам. Пластиковый инструмент рекомендуется для предотвращения повреждения корпуса.

Замена матплаты HP Spectre 13 AF000 Шаг 2

Замена матплаты HP Spectre 13 AF000 Шаг 2

Отключите аккумулятор

Отключите шлейф аккумулятора от материнской платы, чтобы снять электрический разряд с основной платы.

Замена матплаты HP Spectre 13 AF000 Шаг 3

Замена матплаты HP Spectre 13 AF000 Шаг 3

Снимите систему охлаждения

Снимите систему охлаждения с процессора.

Замена матплаты HP Spectre 13 AF000 Шаг 4

Снимите аккумулятор

Открутите винты, которые удерживают аккумулятор, и снимите его.

Замена матплаты HP Spectre 13 AF000 Шаг 5

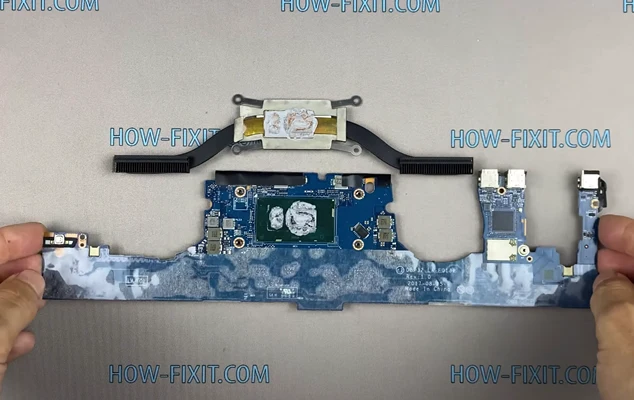

Замените материнскую плату

Приобретите подходящую материнскую плату HP Part Number DBP32 LA-F013P и установите её.

Замена матплаты HP Spectre 13 AF000 Шаг 6

Установите аккумулятор

Установите аккумулятор обратно в его место.

Замена матплаты HP Spectre 13 AF000 Шаг 8

Подключите систему охлаждения

Подсоедините систему охлаждения к процессору.

Замена матплаты HP Spectre 13 AF000 Шаг 7

Подключите шлейф аккумулятора

Подсоедините шлейф аккумулятора к материнской плате.

Замена матплаты HP Spectre 13 AF000 Шаг 9

Соберите корпус ноутбука

Закройте корпус ноутбука и убедитесь, что все винты надежно закручены.

Замена матплаты HP Spectre 13 AF000 Шаг 10

Завершение процесса

Поздравляем, процесс замены завершен. Ваш ноутбук готов к использованию.

Замена матплаты HP Spectre 13 AF000 Шаг 11

Дисклеймер

Весьма важно помнить, что полная инструкция визуализирована в нашем видеоролике, доступном в начале статьи. Процесс замены материнской платы станет ещё более понятным и удобным благодаря визуальной демонстрации в видеоформате. Пожалуйста, просмотрите его, чтобы уверенно продолжить ремонт вашего ноутбука HP Spectre 13-AF.
