Данная статья посвящена процессу замены батареи в пульте дистанционного управления DJI RC-N1 модель RC231. Вам предоставят последовательную инструкцию с подробными шагами, позволяющими успешно выполнить ремонт самостоятельно.
Необходимые инструменты для разборки DJI RC-N1 RC231
- Набор отверток: Phillips 1, Phillips 2, Hex 1.5.
- Пинцеты.
- Пластиковые лопатки.
- Железная лопатка.
- Магнитный коврик (рекомендуется).
- Контейнер для организации и хранения винтов в процессе разборки.
ИНСТРУКЦИЯ ПО замене батареи в DJI RC-N1 RC231
Данное руководство предоставляет пошаговую инструкцию по разборке и замене батареи пульта дистанционного управления DJI RC-N1. Следуя последовательным шагам, вы сможете самостоятельно провести качественный ремонт вашего пульта. Особое внимание уделено каждому этапу процесса, чтобы обеспечить успешную замену батареи и восстановление работоспособности устройства.
Открутите нижние винты
Используя подходящий инструмент, удалите два винта, расположенных в нижней части пульта рядом со слотами для хранения курков джойстика.
Открутите верхние винты
Тщательно сняв резиновые фиксаторы, обнаружите и извлеките два винта, скрытых под ними в верхней части пульта.
Раскройте корпус пульта
Начните раскрывать корпус, удерживая верхнюю часть пальцами и осторожно разделяя переднюю и заднюю панели. Появившиеся зазоры облегчат процесс дальнейшего раскрытия.
Используйте железную лопатку
Возьмите железную лопатку для более удобного доступа и начните осторожно раскрывать корпус. Обратите внимание, что на обратной стороне железной панели и материнской плате может быть термопаста, которую следует сохранить.
Отсоедините батарейные провода
Перед продолжением разборки, отключите два провода, соединяющих батареи с основной платой. Учтите, что в данной модели используются две батареи типа 18650.

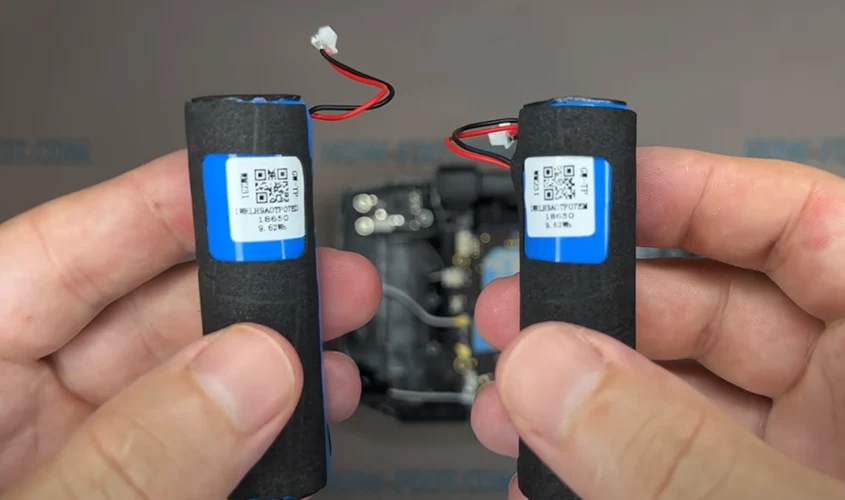

Замените батарею
Проведите замену батареи на новую, подходящую модели 18650. Убедитесь, что установили её правильно и безопасно.
Подключите шнур питания и проверьте заряд
Подключите шнур питания и убедитесь, что индикатор зарядки батареи активен. Перед завершением сборки, удостоверьтесь, что переключатель режимов полета функционирует нормально.
Обратная сборка
Осуществите оставшиеся шаги обратной сборки пульта управления.
Завершение ремонта
После успешной замены батареи и проверки всех функциональных элементов, завершите процесс, закрывая корпус пульта. Ремонт завершен.
