Разборка и чистка iMac A1419: пошаговая инструкция

Для снятия экрана на iMac A1419 необходимо срезать клей с помощью инструмента с тонким и гибким лезвием. Это самая сложная часть разборки iMac A1419, необходимо делать максимально аккуратно. Вставьте инструмент в зазор между стеклянной панелью и задней частью корпуса iMac. Будьте аккуратны, не вдавливайте инструмент слишком глубоко в корпус, это может повредить внутренние компоненты iMac.

Дополнительно можно удалить остатки клея тонким пластиковым медиатором.

Аккуратно поверните дисплей на себя и удерживая его отключите два шлейфа от основной платы. Не беспокойтесь, дисплей не упадет, потому что клей все еще держит его на нижней части корпуса iMac.



Наклоните дисплей вниз и отрежьте клейкую ленту вдоль нижней части дисплея. Теперь вы можете снять дисплей.

Для чистки материнской платы от пыли, используйте только антистатическую кисточку. Отсоедините шлейф вентилятора.

Затем с помощью отвертки Torx T10 выкрутите три винта, крепящие вентилятор.

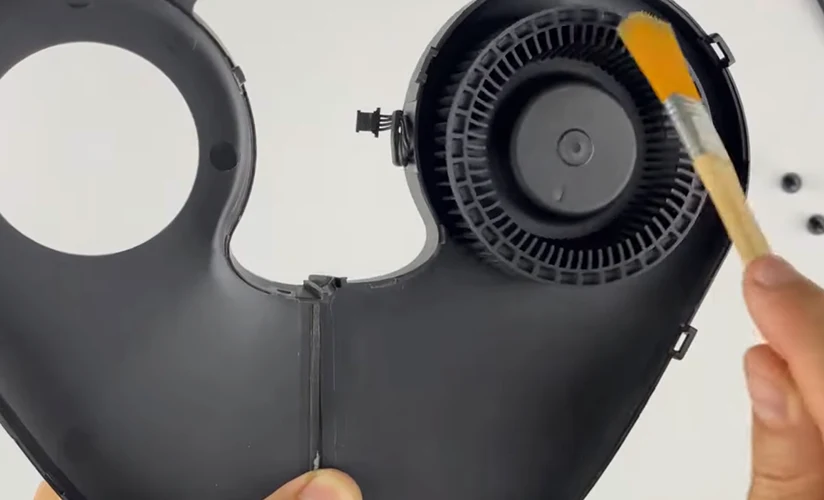

Приступаем к очистке вентилятора. Чтобы удалить всю пыль из вентилятора, нужно открыть корпус вентилятора.

Слегка приподнимите блок питания, чтобы освободить его от нижней части корпуса. Не пытайтесь сразу вынуть блок питания из корпуса, к нему все еще подключено два кабеля от материнской платы.

Нажмите на язычок на разъеме кабеля блока питания, затем вытащите его из гнезда.

В этом отверстии спрятан один винт. Используйте отвертку Torx T10, чтобы удалить этот винт.

Поднимите материнскую плату прямо вверх и извлеките ее из корпуса iMac. Удаляйте пыль с радиатора и материнской платы используя только антистатическую щетку, иначе, есть риск повредить плату статическим разрядом.

Открутите четыре винта из кронштейна радиатора ЦП.

Открутите четыре винта из кронштейна графического процессора.

В моем случае процессор приклеился к радиатору с помощью термопасты. Чтобы снять его с радиатора, достаточно слегка повернуть процессор. И будьте осторожны, не прикасайтесь к контактам на процессоре. Удалите старую термопасту. Если она очень сухая и ее трудно удалить, можно использовать изопропиловый спирт, чтобы стереть пасту. Если паста на VRAM чипах засохла, рекомендую ее заменить на новые термопрокладки.

Нанесите небольшое количество термопасты на кристалл процессора, после возьмите пластиковый инструмент и распределите ровным слоем термопасту по всей поверхности кристалла.

Установите радиатор на материнскую плату.

Переверните материнскую плату, удерживая радиатор, затем установите кронштейн и закрепите его винтами. Аккуратно слегка ввинтите винты в радиатор так, чтобы зацепилась только пара витков резьбы. Будьте очень осторожны, чтобы не сдвинуть радиатор во время установки винтов. Обратите внимание: винты необходимо закручивать равномерно с каждой стороны, на несколько оборотов каждого винта. Не затягивайте винты сразу слишком сильно, чтобы не повредить микросхему процессора.

Прежде чем приклеивать дисплей к корпусу, рекомендую проверить, как работает iMac. Поднесите дисплей к корпусу, подключите два шлейфа и закрепите дисплей на задней части корпуса с помощью клейкой ленты. Включите iMac и проверьте, если все работает нормально, переходим к завершающему этапу сборки.

Снимите старую клейкую ленту с корпуса и дисплея iMac.

Лучший способ приклеить дисплей — это специальные клейкие полоски для iMac. Но также вы можете использовать двухсторонний скотч для дисплеев.

Ну что же, на этом ремонт закончен.
