Эта статья посвящена разборке и замене основных частей телефона Google Pixel 3. В ней представлены подробные этапы разборки и сборки, включая замену батареи, фронтальной камеры, динамика и считывателя SIM-карт. С помощью данной инструкции вы сможете качественно выполнить ремонт вашего смартфона.
Необходимые инструменты для разборки Google Pixel 3
- Набор отверток Pixel 3: Phillips 1 и Standoff 1,5.
- Присоска.
- Пластиковый медиатор.
- Пластиковые лопатки.
- Пинцеты.
- Клейкая лента.
- Магнитный коврик (дополнительный инструмент для предотвращения потери винтов и мелких деталей во время разборки).
ИНСТРУКЦИЯ ПО РАЗБОРКЕ Google Pixel 3
Данное руководство предоставит подробные инструкции по разборке и сборке телефона Google Pixel, которые позволят вам самостоятельно выполнить качественный ремонт устройства. С последовательными шагами и подробными описаниями каждого действия вы сможете осуществить процесс разборки и замены деталей без особых сложностей. Будьте внимательны и следуйте инструкциям, чтобы успешно выполнить ремонт и восстановить работоспособность вашего телефона.
Выключение смартфона
Перед началом разборки необходимо выключить телефон, чтобы предотвратить возможные повреждения или неисправности устройства.
Подогрев задней панели
Используя обычный фен, нагрейте поверхность задней панели, чтобы размягчить клей, который удерживает заднюю крышку устройства.
Отсоединение задней панели
Фиксируйте присоску на задней панели и аккуратно потяните вверх, чтобы отделить заднюю крышку от основного корпуса телефона.
Вставка пластикового медиатора
Вставьте кончик пластикового медиатора в зазор между рамкой телефона и задней крышкой, чтобы разрезать остатки клея.
Удаление задней крышки
С помощью пластикового медиатора аккуратно разрежьте клей по краям телефона, чтобы отсоединить заднюю крышку от устройства.

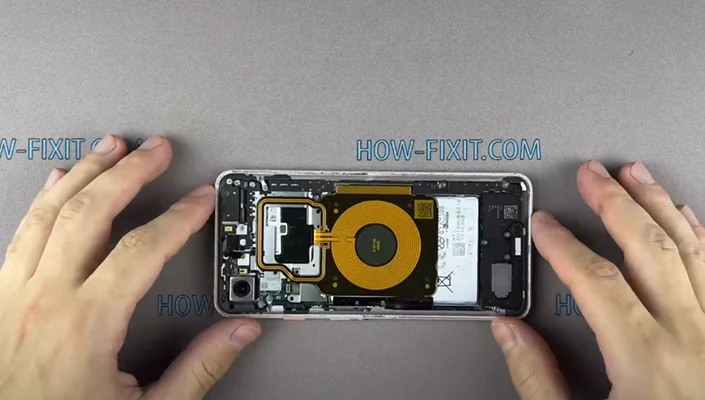

Снятие модуля беспроводной зарядки
Отсоедините модуль беспроводной зарядки, если он присутствует в вашей модели, аккуратно отсоединив его от основной платы.
Отсоединение шлейфа аккумулятора
Отсоедините шлейф аккумулятора, используя только пластиковый инструмент, чтобы избежать повреждения контактов или платы.
Удаление батареи
Поднимите аккумулятор, используя пластиковые инструменты, и аккуратно извлеките его из корпуса телефона.
Замена фронтальной камеры
Если необходимо заменить фронтальную камеру, выберите, какую камеру нужно заменить: обычного обзора или широкоугольную.
Снятие нижнего динамика
Аккуратно снимите верхний динамик, одновременно поддевая его в разных местах, и обратите внимание на клейкую прокладку.
Поднятие материнской платы
Осторожно поднимите материнскую плату вверх и вправо, но не полностью снимайте её, так как она еще подключена к антеннам.
Отсоединение шлейфа материнской платы
Вставьте пластиковый инструмент под шлейф и аккуратно отсоедините его от корпуса телефона, чтобы освободить материнскую плату.
Снятие гибкого шлейфа порта USB-C
Отсоедините гибкий шлейф с портом USB-C для возможной замены или ремонта.
Замена считывателя SIM-карты
Если необходимо, замените считыватель SIM-карты, если он имеется в вашей модели.
Завершение разборки
Все необходимые детали разобраны, теперь можно приступить к обратной сборке Google Pixel 3.
Приклеивание аккумулятора
Используйте двустороннюю клейкую ленту для крепления аккумулятора к корпусу телефона после сборки.
Проверка функций
Перед установкой задней крышки проверьте все функции телефона и работу замененных модулей.
Удаление остатков клея
Используйте изопропиловый спирт, чтобы удалить остатки клея с задней крышки. Осторожно, чтобы не повредить покрытие крышки.
Приклеивание новой клеевой ленты
Наклейте новую клейкую ленту на заднюю крышку для её последующего крепления к корпусу телефона.
Завершение сборки
Если задняя крышка отклеится, можно дополнительно приклеить её с помощью клея В7000. Ремонт телефона завершен.
