Эта статья посвящена руководству по ремонту игровой приставки PlayStation 4 Pro. Она предоставляет подробные и последовательные шаги разборки и сборки консоли, а также детальное описание процесса нанесения жидкого металла на микросхему процессора. С помощью этого руководства пользователи смогут осуществить качественный ремонт своей PS4 Pro самостоятельно.
Необходимые инструменты для разборки PS4 Pro
- Шестигранная отвертка Torx T8 с отверстием внутри.
- Крестовая отвертка Phillips 1.
- Пластиковые лопатки (инструменты для разборки и снятия пластиковых элементов).
- Пинцеты (для точной работы с микросхемами и компонентами).
- Жидкий металл (для нанесения на микросхему процессора).
- Жидкий изоляционный клей (для изоляции SMD компонентов).
- Магнитный коврик (для удобного раскладывания и хранения винтов).
- Разнообразные винты различных размеров.
ИНСТРУКЦИЯ ПО нанесению жидкого металла на PS4 pro
Данное руководство предоставляет подробные и последовательные шаги для разборки и ремонта игровой приставки PS4 Pro. С его помощью, вы сможете самостоятельно осуществить качественный ремонт своей консоли. Следуя инструкциям, вы сможете безопасно выполнить все необходимые процедуры, такие как изоляция SMD компонентов и нанесение жидкого металла, и успешно завершить обратную сборку, восстановив функциональность вашей PS4 Pro.
Подготовка
Прежде чем приступить к разборке, подготовьте необходимые инструменты и рабочее место. Убедитесь, что PS4 Pro отключена от сети и не подключена к источнику питания.
Снятие пластиковой крышки HDD
Отсоедините пластиковую крышку с жесткого диска, чтобы получить доступ к нему.
С помощью отвертки Phillips 1 открутите винт, который крепит жесткий диск, затем аккуратно извлеките жесткий диск из своего слота.
С помощью отвертки Phillips 1 открутите винт, который крепит жесткий диск, затем аккуратно извлеките жесткий диск из своего слота.
Снятие гарантийной пломбы
Отсоедините гарантийную пломбу, которая скрепляет корпус консоли.
Используя отвертку Torx T8, открутите три винта, которые удерживают верхнюю крышку.
Обратите внимание, что в PS4 Pro серии CUH-7100 есть только одна гарантийная пломба и один винт.
Используя отвертку Torx T8, открутите три винта, которые удерживают верхнюю крышку.
Обратите внимание, что в PS4 Pro серии CUH-7100 есть только одна гарантийная пломба и один винт.
Снятие верхней крышки
Помимо гарантийной пломбы, удерживающей верхнюю крышку, также возьмитесь кончиками пальцев за два угла задней части устройства. Потяните вверх, пока не услышите щелчок, и сдвиньте крышку назад, чтобы снять ее.
Снятие блока питания
Откройте доступ к блоку питания, удалив несколько винтов, которые его удерживают в корпусе консоли.
Потяните блок питания вверх, но будьте осторожны, чтобы не повредить шлейф, который его соединяет с материнской платой.
Потяните блок питания вверх, но будьте осторожны, чтобы не повредить шлейф, который его соединяет с материнской платой.
Отсоединение шлейфов и кабелей
Отсоедините все шлейфы и антенные кабели, которые связывают материнскую плату с другими компонентами.
Снятие металлической пластины
Удалите все винты, которые удерживают металлическую пластину. Обратите внимание, что винты следует выкручивать равномерно с каждой стороны пластины, делая несколько оборотов каждого винта. Также убедитесь, что вы не потеряли термопрокладки.
Вынимание материнской платы
Возьмитесь за край материнской платы и медленно поднимите ее вверх от корпуса консоли. Постепенно освободите плату от креплений и выньте ее полностью.
Подготовка поверхности процессора
Удалите остатки термопасты с поверхности процессора и радиатора, используя изопропиловый спирт. Это необходимо сделать перед нанесением жидкого изоляционного клея.
Изоляция SMD компонентов
Нанесите жидкий изоляционный клей только на SMD компоненты на поверхности процессора. После нанесения, вытрите излишки клея с поверхности чипа. Оставьте клей на поверхности примерно на 40 минут для полного высыхания.

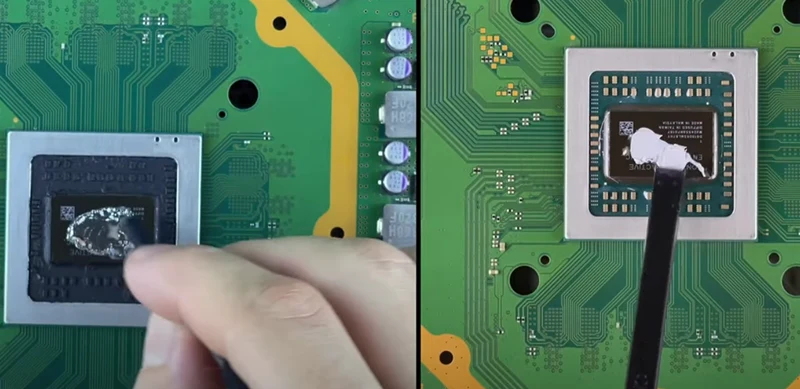

Нанесение жидкого металла
Используйте шприц с микро наконечником для аккуратного нанесения маленькой капли жидкого металла на поверхность процессора и радиатора. В случае избыточного количества металла, удалите его специальным наконечником.
Распределение жидкого металла
Помогая себе ватным тампоном, равномерно распределите жидкий металл по поверхности процессора и радиатора. Небольшое давление поможет достичь равномерного покрытия.
Обратная сборка
Установите материнскую плату в корпус и аккуратно подключите шлейфы и кабели обратно на свои места.
Затяните винты равномерно, чтобы избежать повреждения компонентов.
Установите оставшиеся компоненты, закройте крышки и завершите сборку.
Затяните винты равномерно, чтобы избежать повреждения компонентов.
Установите оставшиеся компоненты, закройте крышки и завершите сборку.
Проверка работоспособности
Подключите PS4 Pro к источнику питания и включите ее. Проверьте работоспособность всех компонентов и убедитесь, что консоль работает корректно.
Завершение
Поздравляю! Вы успешно разобрали и отремонтировали PS4 Pro. Если у вас возникнут дополнительные вопросы, не стесняйтесь задать их в комментариях. Ремонт окончен.
