Эта статья посвящена пошаговой инструкции по разборке и замене задней камеры на телефоне Google Pixel 3. Пользователям предоставляются подробные указания о том, как выключить устройство, разогреть заднюю панель, использовать специальные инструменты, отсоединить шлейф аккумулятора и материнскую плату, а также заменить камеру и собрать телефон обратно.
Необходимые инструменты для разборки Google Pixel 3
- Набор отверток Phillips 1 и Standoff 1,5 – для откручивания винтов и фиксирования определенных элементов.
- Присоска – поможет аккуратно отделить заднюю крышку от корпуса устройства.
- Пластиковый медиатор и пластиковые лопатки – для разделения крышки и корпуса, срезания клея без повреждения устройства.
- Пинцеты – используются для аккуратного отсоединения шлейфов и манипуляции с мелкими деталями.
- Клейкая лента – нужна для закрепления задней крышки после замены камеры.
- Магнитный коврик – поможет избежать потери винтов и мелких деталей во время разборки, благодаря его магнитной основе.
ИНСТРУКЦИЯ ПО замене камеры на Google Pixel 3
Данное руководство предоставляет пошаговую инструкцию по разборке и сборке телефона Google Pixel 3, позволяя осуществить качественный ремонт самостоятельно. Следуя последовательным шагам и подробным описаниям, вы сможете успешно разобрать устройство, заменить необходимые компоненты и собрать телефон обратно без повреждений.
Выключите смартфон
Перед началом разборки убедитесь, что телефон полностью выключен, чтобы избежать возможных повреждений или травм.
Нагрейте заднюю панель
Используя обычный фен, нагрейте поверхность задней панели телефона, чтобы размягчить клей, который держит заднюю крышку.
Зафиксируйте присоску на панели
Зафиксируйте присоску на задней панели и аккуратно потяните вверх, чтобы отделить заднюю крышку от корпуса устройства.
Разделите крышку и корпус
Вставьте кончик пластикового медиатора в зазор между рамкой телефона и крышкой. Осторожно срезайте клей, не давливая слишком сильно, чтобы не повредить устройство.
Отсоедините шлейф аккумулятора
Используя только пластиковый инструмент, аккуратно отсоедините шлейф аккумулятора из его гнезда.
Снимите динамик
Поддевайте динамик в нескольких разных местах, чтобы ослабить клейкую прокладку и аккуратно снимите динамик.
Подвиньте материнскую плату
Осторожно подденьте материнскую плату вверх, а затем вправо. Не полностью снимайте её, так как она еще подключена к антенным проводам.

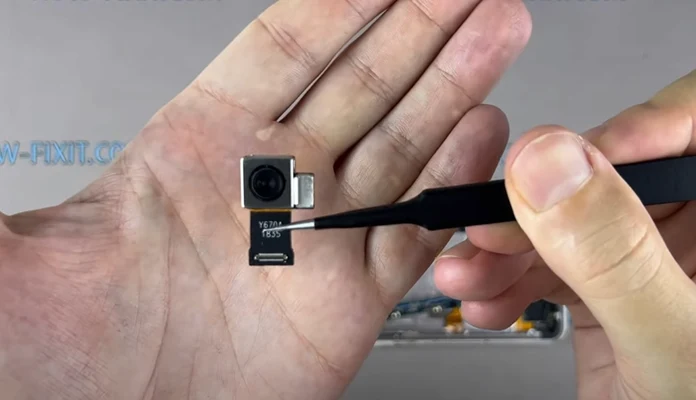

Замените камеру
Снимите старую камеру и установите новую на свое место.
Приступите к обратной сборке.
Приступите к обратной сборке.
Проверьте работу телефона
Перед тем, как закрыть заднюю крышку, убедитесь, что все компоненты функционируют нормально.
Удалите остатки клея
Используя изопропиловый спирт, тщательно удалите все остатки клея с задней крышки, избегая использования металлических инструментов, чтобы не повредить покрытие.
Приклейте новую ленту
Наклейте новую клейкую ленту на заднюю крышку, чтобы обеспечить хорошее прилегание при сборке телефона.
Если задняя крышка отклеилась от корпуса, можно дополнительно приклеить её клеем В7000.
Если задняя крышка отклеилась от корпуса, можно дополнительно приклеить её клеем В7000.
Завершение ремонта
Поздравляем! Теперь ваш ремонт завершен.
