【Dell XPS 13-9310】 ⚙️ Установка и Замена M.2 SSD: Подробное Руководство

Данное руководство посвящено процессу замены или установки M2 SSD в ноутбук Dell XPS 13-9310. Шаг за шагом описывается разборка, замена накопителя и сборка ноутбука. Важность аккуратности и правильной последовательности действий подчеркивается для успешного ремонта.

Дисклеймер

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

Необходимые инструменты для разборки Dell XPS 13-9310

Отвертка Phillips.
Отвертка Torx T5.
Пластиковая лопатка.
Пинцет.
Магнитный коврик (рекомендуется для удержания винтов).

ИНСТРУКЦИЯ ПО установке M2 SSD Dell XPS 13-9310

Данное руководство предоставляет подробные и последовательные инструкции, которые помогут вам успешно осуществить качественный ремонт вашего ноутбука. Следуя шаг за шагом, вы сможете с легкостью заменить накопитель и даже перенести операционную систему. Эти простые действия позволят вам выполнить ремонт самостоятельно и без лишних хлопот.

Подготовка

Переверните ноутбук и открутите все винты на нижней крышке.

M2 SSD в Dell XPS 13 9310 Шаг 1

Раскрытие корпуса

Используя пластиковую лопатку, начните раскрывать корпус по торцам.

M2 SSD в Dell XPS 13 9310 Шаг 2

Отключение аккумулятора

Отключите шлейф аккумулятора от материнской платы, чтобы снять электрический разряд с основной платы.

M2 SSD в Dell XPS 13 9310 Шаг 3

Доступ к накопителю

Открутите гнездо, удерживающее накопитель.

M2 SSD в Dell XPS 13 9310 Шаг 4

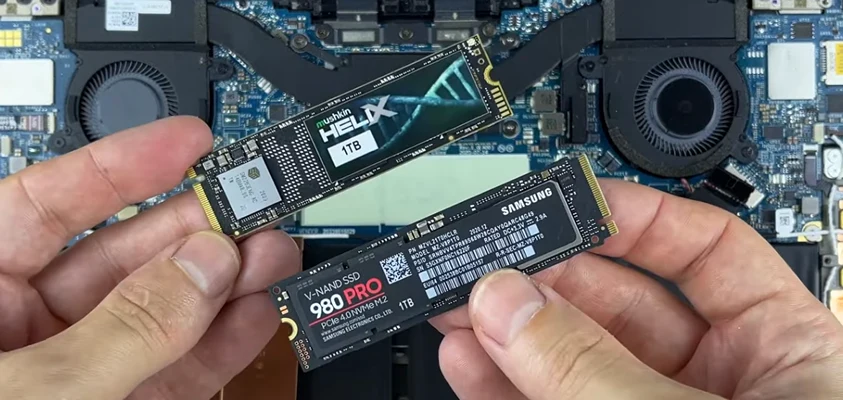

Замена накопителя

Установите новый SSD-накопитель типа M2 NVMe. Перенесите старую ОС или установите новую на новый накопитель.

M2 SSD в Dell XPS 13 9310 Шаг 5

Фиксация накопителя

Закрепите новый накопитель в гнезде.

M2 SSD в Dell XPS 13 9310 Шаг 6

Подключение аккумулятора

Подключите шлейф аккумулятора к материнской плате.

M2 SSD в Dell XPS 13 9310 Шаг 7

Сборка корпуса

Внимательно соберите корпус ноутбука обратно.

M2 SSD в Dell XPS 13 9310 Шаг 8

Завершение

Ваш ноутбук готов к работе с новым накопителем.

M2 SSD в Dell XPS 13 9310 Шаг 9

Дисклеймер

Для более наглядного понимания процесса, рекомендуем посмотреть подробное видео, доступное в начале статьи. Это поможет вам точно следовать каждому шагу и успешно осуществить замену M2 SSD в ноутбуке Dell XPS 13-9310.
